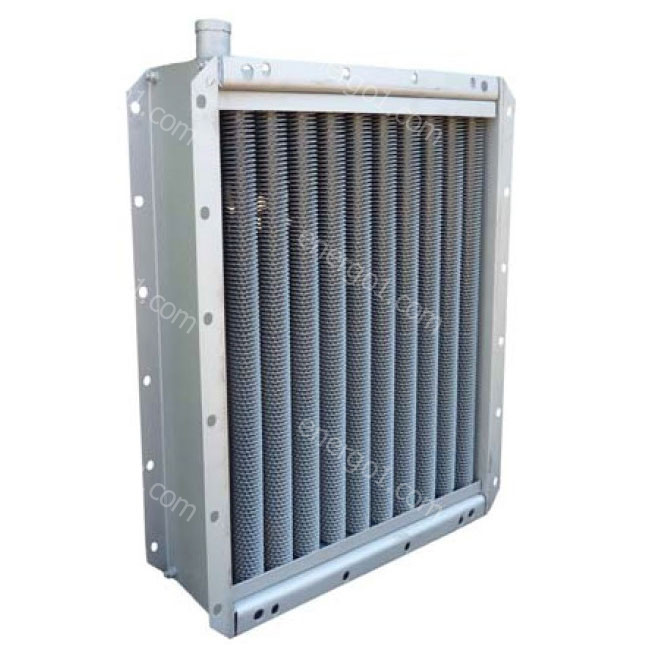

Калориферы КФБО
Калориферы КФБО спирально-навивные (оребренные) предназначены для нагрева воздуха с предельно допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88.
ОСНОВНЫЕ СВЕДЕНИЯ
- Теплоноситель - пар.
- Конструкция: спирально-навивной оребренный. Патрубки расположены на противоположных сторонах.
- Количество рядов трубок: 4 (уложены вертикально).
- Одноходовое исполнение.
- Типоразмеры калорифера с №1 до №12.
Калориферы спирально-навивные изготавливают двух моделей: средние и большие. КФБО - вариант большого исполнения (буква "Б" в обозначении), глубина калорифера составляет 200 мм.
ХАРАКТЕРИСТИКИ ТЕПЛОНОСИТЕЛЯ:
- рабочее давление менее 1,2 МПа;
- температура до +150оС.
КОМПЛЕКТ ПОСТАВКИ
- Калорифер * - 1 шт.
- Паспорт - 1 шт.
* Отгружается заказчику без упаковки.
Если требуется дополнительная упаковка, то нужно согласовать условия с менеджером, который занимается Вашим заказом. Если вы сами заказываете транспортную компанию, то укажите данный пункт при оформлении перевозки.
Купить калорифер КФБО в Москве по цене от 10 306 руб с НДС от производителя. Доставка транспортными компаниями во все регионы России и страны СНГ. Большое количество моделей в наличии на складе. Возможна частичная/полная отсрочка платежа. Для получения дополнительной информации Вы можете отправить запрос на электронную почту info@energo1.com. Специалисты помогут подобрать наиболее подходящий для Вас вариант!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАЛОРИФЕРА КФБО
| Типоразмер | Производ. по воздуху, м3/ч | Производ. по теплу, кВт | Площадь поверхности теплообмена, м2 | Площадь фронтального сечения, м2 | Площадь живого сечения, м2 | Число ходов по теплоносителю | Масса кг, не более |
| КФБО-1 | 2000 | 34,6 | 8,1 | 0,148 | 0,00399 | 1 | 34 |
| КФБО-2 | 2500 | 49,0 | 11,2 | 0,202 | 0,00399 | 1 | 42 |
| КФБО-3 | 3150 | 69,5 | 14,9 | 0,269 | 0,00532 | 1 | 55 |
| КФБО-4 | 4000 | 95,9 | 18,9 | 0,342 | 0,00532 | 1 | 67 |
| КФБО-5 | 5000 | 123,9 | 24,1 | 0,434 | 0,00692 | 1 | 81 |
| КФБО-6 | 2500 | 146,3 | 28,6 | 0,526 | 0,00692 | 1 | 118 |
| КФБО-7 | 3150 | 157,8 | 34,1 | 0,629 | 0,00824 | 1 | 130 |
| КФБО-8 | 4000 | 198,6 | 40,7 | 0,739 | 0,00824 | 1 | 142 |
| КФБО-9 | 5000 | 247,4 | 47,3 | 0,860 | 0,00984 | 1 | 170 |
| КФБО-10 | 6300 | 292,1 | 54,1 | 0,988 | 0,00984 | 1 | 190 |
| КФБО-11 | 16000 | 314,2 | 63,9 | 1,139 | 0,0111 | 1 | 205 |
| КФБО-12 | 25000 | 365,8 | 72,5 | 1,286 | 0,0111 | 1 | 225 |
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ (ЧЕРТЕЖ) КАЛОРИФЕРА КФБО
|
| Типоразмер | Размеры, мм | n1 | n2 | Dy | |||||||
| А | А1 | А2 | А3 | В | В1 | В2 | В3 | ||||
| 1 | 410 | 450 | 470 | 610 | 362 | 390 | 412 | 256 | 3 | 2 | 32;50 |
| 2 | 560 | 600 | 620 | 760 | 362 | 390 | 412 | 256 | 4 | 2 | 32;50 |
| 3 | 560 | 600 | 620 | 780 | 482 | 510 | 532 | 376 | 4 | 3 | 50 |
| 4 | 710 | 750 | 770 | 930 | 482 | 510 | 532 | 376 | 5 | 3 | 50 |
| 5 | 710 | 750 | 770 | 930 | 612 | 640 | 662 | 506 | 5 | 4 | 50 |
| 6 | 860 | 900 | 930 | 1090 | 612 | 640 | 662 | 506 | 6 | 4 | 50 |
| 7 | 860 | 900 | 930 | 1100 | 732 | 760 | 782 | 610 | 6 | 5 | 65 |
| 8 | 1010 | 1050 | 1090 | 1250 | 732 | 760 | 782 | 610 | 7 | 5 | 65 |
| 9 | 1010 | 1050 | 1100 | 1250 | 852 | 880 | 902 | 730 | 7 | 6 | 65;80 |
| 10 | 1160 | 1200 | 1250 | 1400 | 852 | 880 | 902 | 730 | 9 | 6 | 65;80 |
| 11 | 1160 | 1200 | 1400 | 1420 | 982 | 1010 | 1032 | 845 | 9 | 7 | 80 |
| 12 | 1310 | 1350 | 1570 | 1570 | 982 | 1010 | 1032 | 845 | 10 | 7 | 80 |
