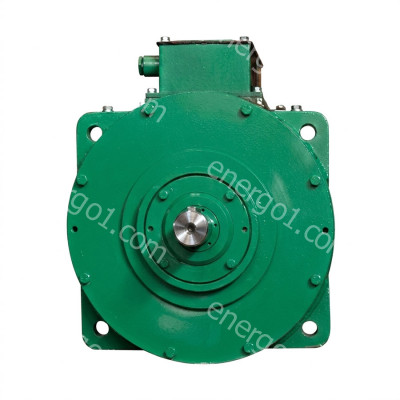

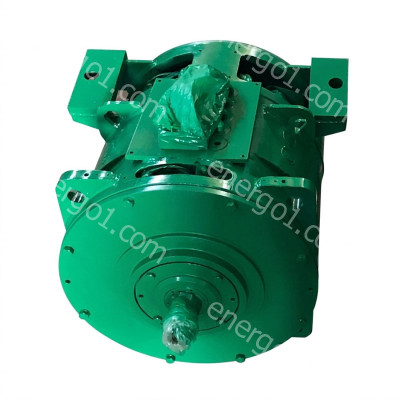

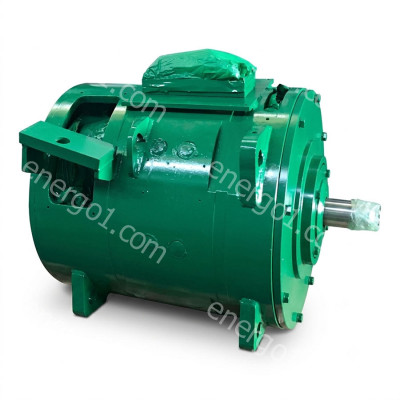

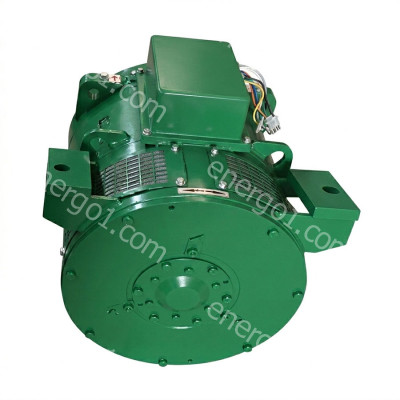

Электродвигатели ДРТ
Электродвигатели тяговые рудничные ДРТ относятся к электродвигателям постоянного тока и служат для привода рудничных электровозов.
Тяговые электродвигатели ДРТ-10А1, ДРТ-10А2, ДРТ-13М, ДРТ-14, ДРТ-23,5 предназначены для привода рудничных аккумуляторных
электровозов. Изготавливаются во взрывозащитном исполнении по уровню взрывозащиты РВ-3В (взрывобезопасное, взрывонепроницаемая оболочка).
Тяговые электродвигатели ДРТ-12, ДРТ-33 предназначены для привода рудничных контактных электровозов. Изготавливаются в рудничном нормальном исполнении РН1.
- Исполнение по степени защиты и способу охлаждения - закрытая машина с естественным охлаждением без наружного вентилятора IC0041 по ГОСТ 20459-87.
- Режим работы - продолжительный S1 и S2-60 мин;
- Степень защиты - IP54;
- Монтажное исполнение и расположение вала - IM1003 - горизонтальное на лапах, с одним коническим концом вала;
- Направление вращения - реверсивное;
- Возбуждение - последовательное.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ДРТ-Х1М Х25, гдеД- двигатель;
Р - рудничный;
Т - тяговый;
Х1 - значение мощности в режиме S2-60 мин (10; 12; 13; 14; 23,5; 33), кВт;
М - модернизированный;
Х2 - климатическое исполнение по ГОСТ 15150-69 (У, Т);
5 - категория размещения по ГОСТ 15150-69.
Пример записи для запроса двигателя ДРТ: "Электродвигатель ДРТ-33У5"
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ ДРТ ДЛЯ АККУМУЛЯТОРНЫХ ЭЛЕКТРОВОЗОВ
| Параметр | ДРТ-10А1 | ДРТ-10А2 | ДРТ-13(М) | ДРТ-14* | ДРТ-23,5 | |||||
| Режим работы | S2-60 мин | S1 | S2-60 мин | S1 | S2-60 мин | S1 | S2-60 мин | S1 | S2-60 мин | S1 |
| Мощность, кВт | 10 | 4 | 6 | 2,4 | 14,6/13/10,5 | 7,5/6,7/5,6 | 15,8/14/11,4 | 8/7,1/6 | 23,5/18/16 | 9,4/7,2/6,4 |
| Напряжение якоря, В | 105 | 80 | 145/130/110 | 145/130/110 | 185/145/130 | |||||
| Ток якоря, А | 116 | 55 | 93 | 49 | 122/122/122 | 61/61/61 | 132 | 65 | 152 | 61 |
|
Частота вращения номинальная, об/мин |
1575 | 2350 | 1500 | 2400 | 700/615/505 | 1000/850/700 | 700/615/505 | 1000/850/700 | 900/670/600 | 1410/1070/960 |
|
Частота вращения максимальная, об/мин |
3150 | 3150 | 1845 | 1845 | 2500 | |||||
| КПД, % | 82 | 69,3 | 80 | 61,3 | 82,5/82/78 | 82,5/84,5/83,5 | 82,5/81,6/78,5 | 84,9/84/83,9 | 85/81,7/81 | 85/81,4/80,7 |
| Направление вращения | Реверсивное | |||||||||
| Возбуждение | Последовательное | |||||||||
| Степень защиты от внешних воздействий | IP54 | |||||||||
| Исполнение по уровню взрывозащиты | Взрывобезопасный РВ-3В | |||||||||
| Вид взрывобезопасности | Взрывонепроницаемая оболочка подгруппы 3В | |||||||||
| Уровень изоляции | 1 | |||||||||
| Способ охлаждения | IC0041 | |||||||||
| Масса, кг | 250±30 | 250±30 | 380±30 | 380±30 | 500±30 | |||||
* Рудничный электродвигатель ДРТ-14 предназначен для замены электродвигателя ДРТ-13М на шахтных аккумуляторных электровозах АМ8Д и 2хАМ8Д без изменения мест крепления и электрической схемы электровоза.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ ДРТ ДЛЯ КОНТАКТНЫХ ЭЛЕКТРОВОЗОВ
| Параметр | ДРТ-12 | ДРТ-33 | ||
| Режим работы | S2-60 мин | S1 | S2-60 мин | S1 |
| Мощность, кВт | 12 | 6 | 33 | 13,2 |
| Напряжение якоря, В | 250 | 250 | ||
| Ток якоря, А | 58,5 | 29,0 | 152,0 | 61,0 |
| Частота вращения номинальная, об/мин | 500 | 790 | 1050 | 1680 |
| Частота вращения максимальная, об/мин | 1500 | 2500 | ||
| КПД, % | 81,8 | 82,7 | 87 | 87 |
| Направление вращения | Реверсивное | |||
| Возбуждение | Последовательное | |||
| Степень защиты от внешних воздействий | IP54 | |||
| Исполнение | РН1 - рудничное нормальное | |||
| Способ охлаждения | IC0041 | |||
| Масса, кг | 450±30 | 460±30 | ||
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЭЛЕКТРОДВИГАТЕЛЕЙ ТЯГОВЫХ РУДНИЧНЫХ ДРТ
| Электродвигатели ДРТ-10А1, ДРТ-10А2 | |
 |
|
|
ДРТ-10А1 Длина - 500 мм Ширина - 445 мм Высота - 510 мм |
ДРТ-10А2 Длина - 570 мм Ширина - 445 мм Высота - 510 мм |
| Электродвигатели ДРТ-12 |
 |
|
Длина - 655 мм |
| Электродвигатели ДРТ-13М |
 |
|
Длина - 600 мм |
| Электродвигатели ДРТ-14 |
 |
|
Длина - 610 мм |
| Электродвигатели ДРТ-23,5 |
 |
|
Длина - 665 мм |
| Электродвигатели ДРТ-33 |
|
|
Длина - 655 мм |
