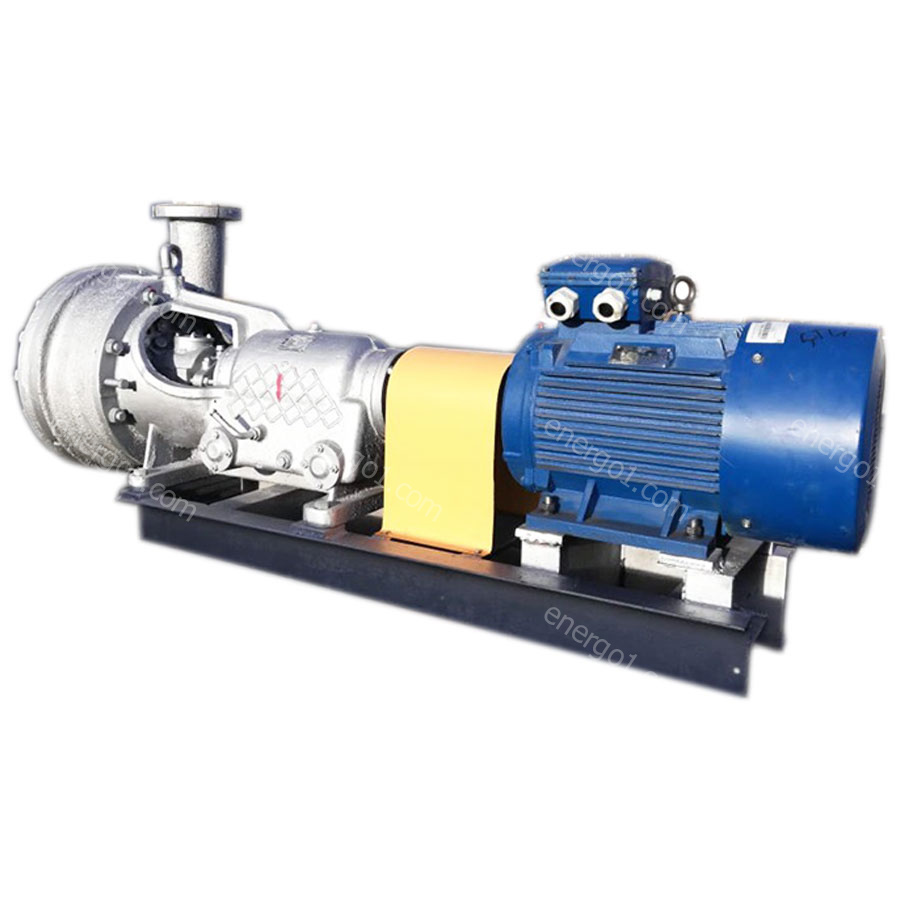

Насос для котлов-утилизаторов НКУ 140М, тип двиг. 200Л4, 140 м3/ч, 49 м
Насос НКУ-140М – электронасосный агрегат, он используется для перекачки испарений разного типа, в основном это конденсат в теплосетях. Для технических жидкостей со схожими характеристиками насосы НКУ-140М тоже подходят.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Насос НКУ конструктивно включает в себя несколько ступеней, оснащенных рабочими колесами, есть в них вход одностороннего типа. Привод от двигателя реализуется посредством соединительной упругой муфты. Ротор вертится по направлению часовой стрелки, опор должно быть две, каждая идет с подшипником. Корпус устройства сделан из чугуна, устанавливается в горизонтальном направлении.
Патрубок входа смотрит вниз, нагнетательный устанавливается в горизонтальном виде. Уплотнение делают сальниковым, обязательно должен быть подвод жидкости охлаждения.
ГАБАРИТНЫЕ РАЗМЕРЫ
|
Модификация насоса мощностью 45 кВт имеет такие параметры:
Типоразмер насоса | Двигатель | Размеры, мм | Масса насоса, кг | Масса агрегата, кг | ||||||||||||||
Типоразмер | Мощность, кВт | L | l1 | l2 | l3 | С | С1 | С2 | b | b1 | b2 | B | h | h1 | H | |||
НКУ-140М |
A200L4 5А200L4 |
45 | 2050 | 273 | 220 | 1450 | 650 | 650 | 440 | 352 | 227 | 196 | 510 | 450 | 12 | 900 | 537 | 950 |
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Оптимальный диапазон значений рН составляет 6.8-9.2, твердых включений в рабочей среде не должно быть более 0.1 мм, их концентрация не должна превышать 5мг/л.
Типоразмер насоса | Подача (номин.), м³/ч | Напор, м | ДВИГАТЕЛЬ | Давление на входе, max, Мпа (кгс/см2) | Температура перекачиваемой жидкости, 0С, max |
Габаритные размеры агрегата, мм Д | Ш | В |
Масса насоса, кг | Масса агрегата, кг | ||
Мощность, кВт | Тип |
Частота вращ., с-1 (об/мин) |
||||||||
Нку-140М | 140 | 49 | 45 |
A200L4 5А200L4 |
25 (1450) | 4,6 (47) | 210 | 2050 | 510 | 900 | 537 | 950 |
Требования к перекачиваемым жидкостям для НКУ-140М:
- температура не боле 125 градусов;
- pH (показатель водородного спектра) – 6.8-9.2;
- предельный параметр концентрации твердых включений – не больше 5 мг/л;
- диаметры включений – в пределах 0.1 мм.
Устанавливать насос НКУ 140 на взрыво-, пожароопасных производствах нельзя.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
Маркировка насосов НКУ выглядит следующим образом на примере НКУ-140М-УХЛ4:
- НКУ – сокращенно насос котла утилизационной установки;
- 140 – напор для подачи, измеряется в м3/час;
- УХЛ – тип климатического исполнения (умеренный, холодный климат);
- М – модернизированная модель;
- 4 – тип размещения во время эксплуатации.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Электронасосные НКУ-140М установки используют для перекачки испарений в ГРЭС т ТЭЦ сетях. Можно работать с жидкостями, имеющими сходные с паром характеристики в плане содержания твердых частиц, общего химического состава, вязкости.
Основные места установки НКУ-140М:
- теплоэнергетические и атомные электростанции;
- предприятия пищевой, химической промышленности;
- сельское хозяйство (основное назначение – полив);
- системы тепловодоснабжения, отопления;
- ЖКХ структуры;
- корабли речного, морского флотов;
- предприятия некоторых других отраслей.
Благодаря применению НКУ-140М можно повторно задействовать запасы пресной воды. Основные рабочие операции в конденсатных, паровых системах – отвод конденсата, затем пара, их перегонка. Потом паровая отработка собирается внутри конденсаторов, с применением электрических насосов подается для восстановления далее по системе, подается в оборот через нагреватель воды. Финальный этап обработки в НКУ-140М происходит в накопителях охлаждения, расположенных в нижних областях турбин. Тут давление будет ниже атмосферного, в составе конденсата есть кислород.
Тип двигателя
|
Асинхронный |
Мощность, кВт
|
45 |
Маркировка двигателя
|
5А200L4 |
Частота вращения вала, об/мин
|
1450 |
Длина, мм
|
2050 |
Ширина, мм
|
510 |
Высота, мм
|
900 |
