Крановые электродвигатели: полный гид по выбору, маркировкам и характеристикам

Содержание статьи:

Сфера применения крановых электродвигателей
Конструктивные особенности и режимы работы
Основные серии и маркировки крановых двигателей
Расшифровка типовой маркировки
Различия между двигателями с фазным и короткозамкнутым ротором
Ключевые характеристики для выбора
Сравнительный анализ серий (Таблица)
График зависимости крутящего момента от скольжения
Рекомендации по обслуживанию и эксплуатации

1. Сфера применения крановых электродвигателей

Крановые асинхронные электродвигатели находят применение везде, где производственные процессы связаны с подъемом и перемещением грузов, а также там, где привод работает в повторно-кратковременном режиме.

Основные объекты и механизмы применения:

• Башенные краны: используются в жилищном и промышленном строительстве для подъема стрелы, груза и поворота башни.
• Мостовые и козловые краны: незаменимы в цехах тяжелой промышленности, на металлургических комбинатах и открытых складских площадках.
• Портальные краны: работают в морских и речных портах, обеспечивая высокую скорость перевалки грузов.
• Кран-балки и тельферы: применяются на небольших складах и в автосервисах.
• Тяговые лебедки: используются в строительных и монтажных работах.
• Металлургические агрегаты: привод механизмов прокатных станов, вспомогательного оборудования, где температура окружающей среды значительно повышена.

2. Конструктивные особенности и режимы работы

В отличие от стандартных общепромышленных двигателей (например, серии АИР), крановые машины обладают повышенной механической прочностью. Это обусловлено тем, что их эксплуатация проходит в условиях постоянных вибраций, резких торможений и реверсов.

Главные конструктивные отличия:

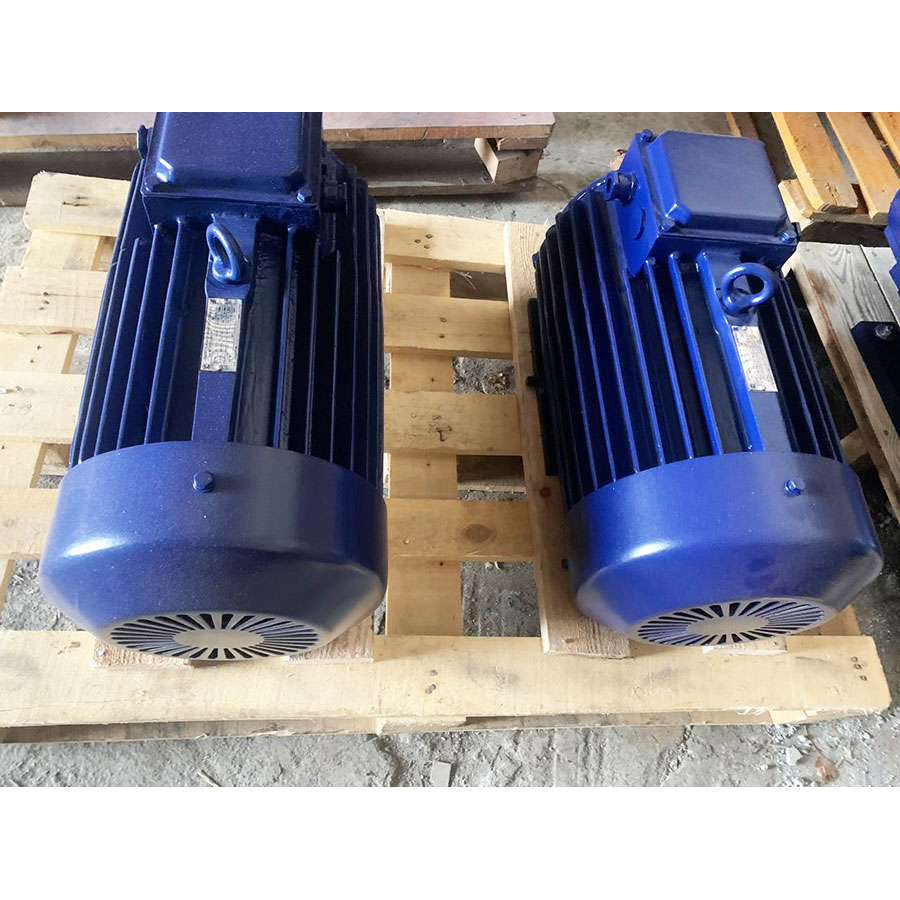

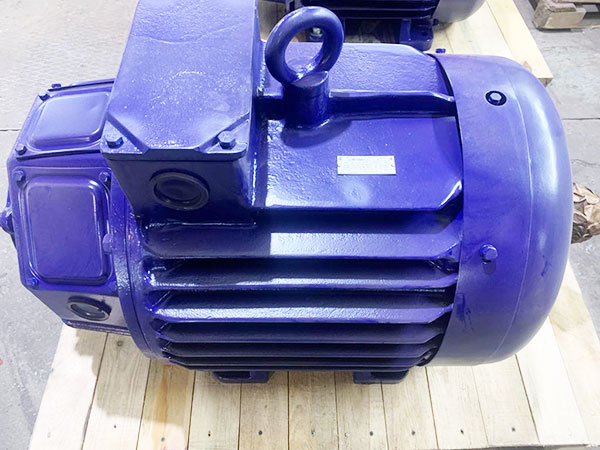

1. Усиленный корпус: оребрение станины выполнено более массивным для эффективного отвода тепла при естественном или независимом охлаждении.
2. Высокий класс изоляции: как правило, используется изоляция класса F (до 155 °C) или H (до 180 °C), что защищает обмотки от перегрева.

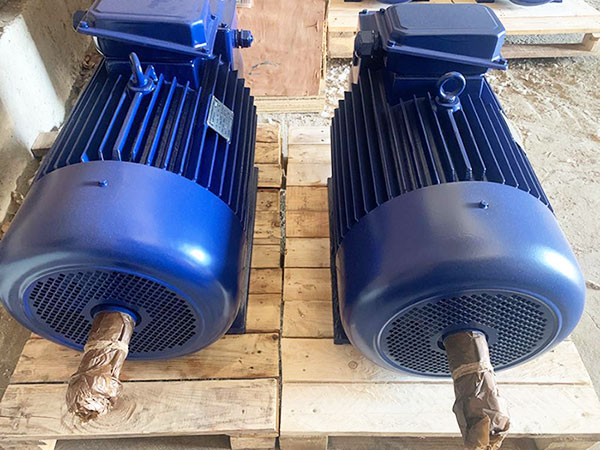

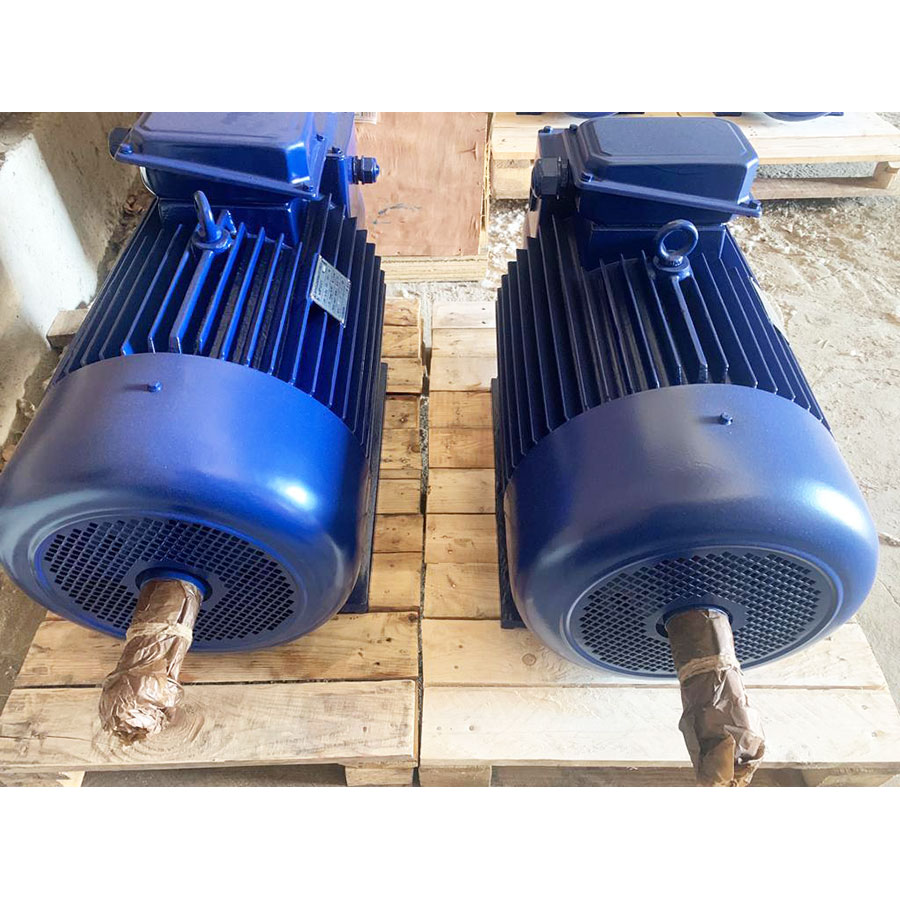

3. Специальная форма вала: вал двигателя часто имеет два выходных конца (конических или цилиндрических) для одновременного подключения тормозного устройства и редуктора.

Режимы работы (ПВ%)

Крановые двигатели оптимизированы под повторно-кратковременный режим работы с частыми пусками и торможениями (режим S3) согласно ГОСТ.

Продолжительность включения (ПВ) — это ключевой параметр, выражаемый в процентах. Стандартными значениями для крановых моторов являются: 15%, 25%, 40% (номинальный режим) и 60%.

Если двигатель номинальной мощностью 11 кВт при ПВ 40% запустить в непрерывном режиме (S1), он быстро перегреется и выйдет из строя, так как его тепловой баланс рассчитан на регулярные паузы («отдых»), во время которых происходит охлаждение.

3. Основные серии и маркировки крановых двигателей

На рынке стран СНГ и в каталоге компании «Энерго1» представлены две основные группы крановых электродвигателей:

• МТН (MTH), MTF (MTF), МТКН (MTKH), МТКФ (MTKF) — классическая серия, разработанная еще в СССР, но прошедшая глубокую модернизацию.
• 4МТ, 4МТН, DMTHF — более современные серии с улучшенными энергетическими и массогабаритными показателями.

Расшифровка типовой маркировки

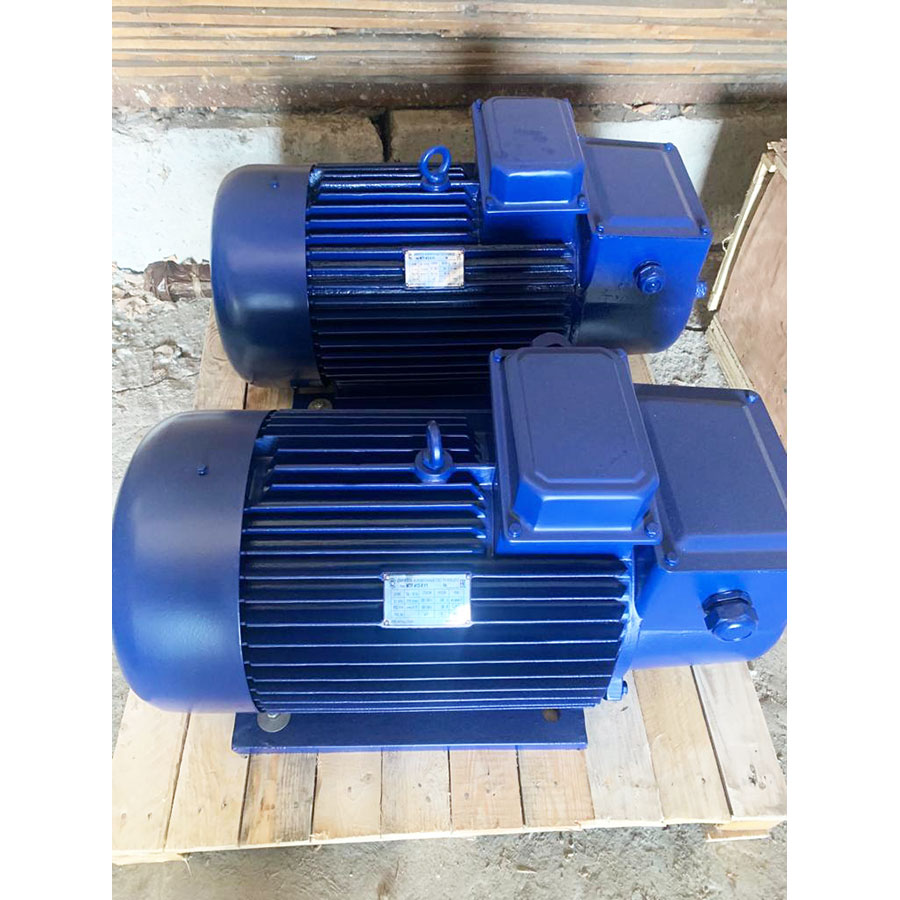

Давайте подробно разберем, что скрывается за аббревиатурой на шильдике двигателя на примере популярной модели:

МТН 412-6 У1, где

МТ — серия краново-металлургических электродвигателей.
Буква «К» (если есть, например, МТКН) — указывает на то, что ротор короткозамкнутый. Если буквы «К» нет (МТН) — ротор фазный (с контактными кольцами).
Н (или F) — класс теплостойкости изоляции обмотки. F — до 155 °C, Н — до 180 °C.
4 — габарит (номер серии или условный размер наружного диаметра листа статора).
1, 2 — порядковый номер серии / длина ядра (длина станины).
2 — длина сердечника статора (условная длина обмотки).
6 — число полюсов двигателя. Число полюсов определяет синхронную частоту вращения:
        4 полюса — 1500 об/мин;
        6 полюсов — 1000 об/мин;
        8 полюсов — 750 об/мин;
       10 полюсов — 600 об/мин.
У1 — климатическое исполнение и категория размещения. «У» — умеренный климат, «1» — для работы на открытом воздухе.

Различия между двигателями с фазным и короткозамкнутым ротором

Выбор типа ротора критически важен при проектировании или замене привода:

• Двигатели с фазным ротором (МТН, MTF, 4МТ): Обладают возможностью регулирования скорости и пускового момента за счет подключения внешнего пускового реостата к цепи ротора через щетки и контактные кольца. Они обеспечивают плавный пуск тяжелых грузов без резких рывков и имеют минимальные пусковые токи в сети.
• Двигатели с короткозамкнутым ротором (МТКН, МТКФ, 4МТК): Конструктивно проще, надежнее и дешевле в обслуживании, так как в них отсутствует щеточно-контактный узел, требующий регулярной замены щеток. Однако они имеют жесткую пусковую характеристику. Сегодня их часто применяют в паре с частотными преобразователями (ЧП) для достижения той же плавности, что и у фазных машин.

4. Ключевые характеристики для выбора

При подборе кранового электродвигателя на замену вышедшему из строя или для нового оборудования необходимо учитывать комплекс технических параметров:

1. Мощность (P, кВт): Должна строго соответствовать проектным расчетам. Обратите внимание, что мощность кранового двигателя всегда указывается привязанной к конкретному значению ПВ% (обычно ПВ=40%).
2. Частота вращения (об/мин): Крановые механизмы требуют высоких крутящих моментов на валу, поэтому большинство таких двигателей — тихоходные (6-ти и 8-ми полюсные, со скоростями 1000 и 750 об/мин соответственно).
3. Монтажное исполнение (по ГОСТ 2479):

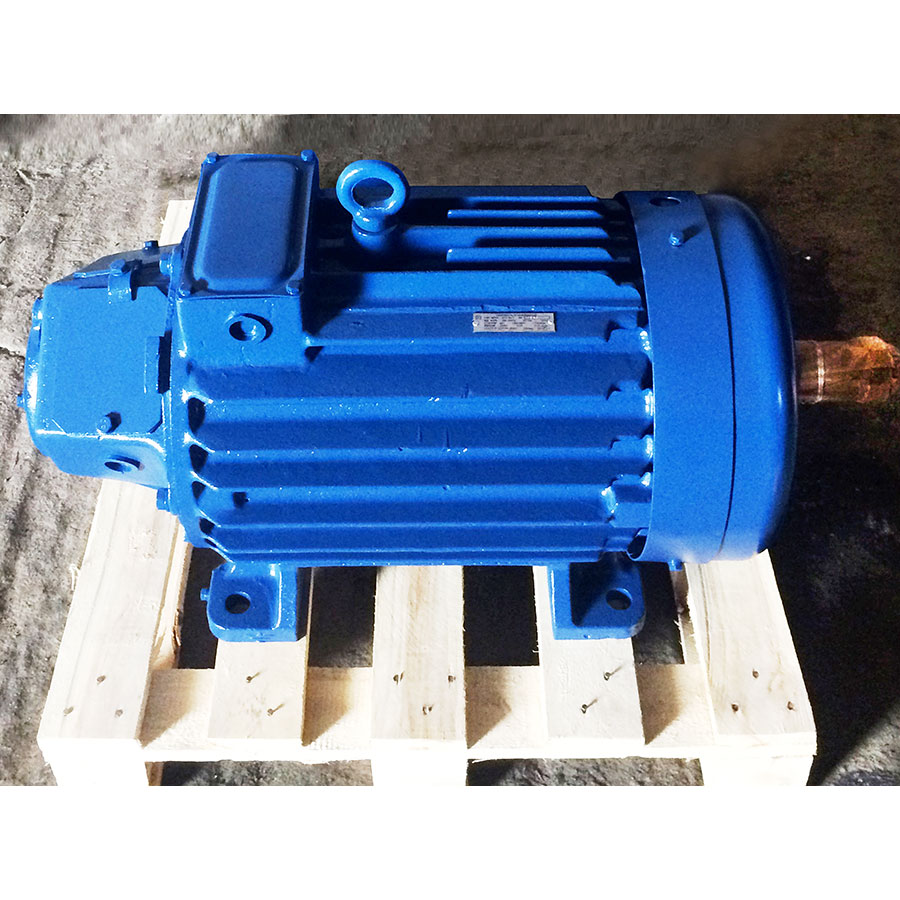

          IM 1001 (или IM 1002): горизонтальный монтаж на лапах с одним или двумя цилиндрическими / IM 1003 (IM 1004) коническими концами вала.

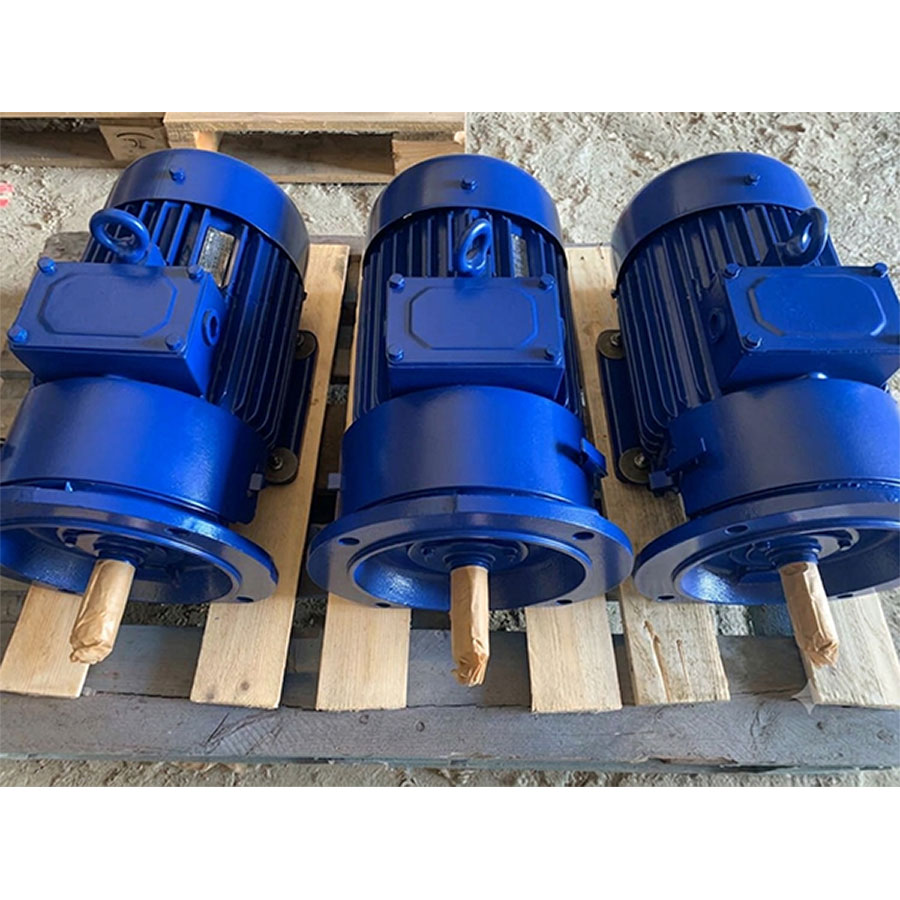

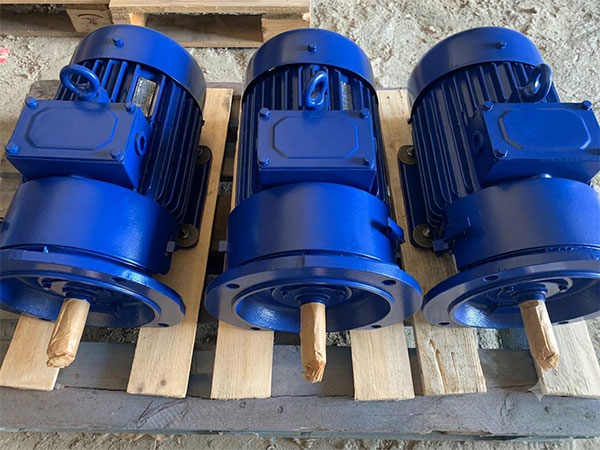

          IM 2001 / IM 2002: комбинированное исполнение (лапы + фланец).
          IM 3001: фланцевое исполнение.

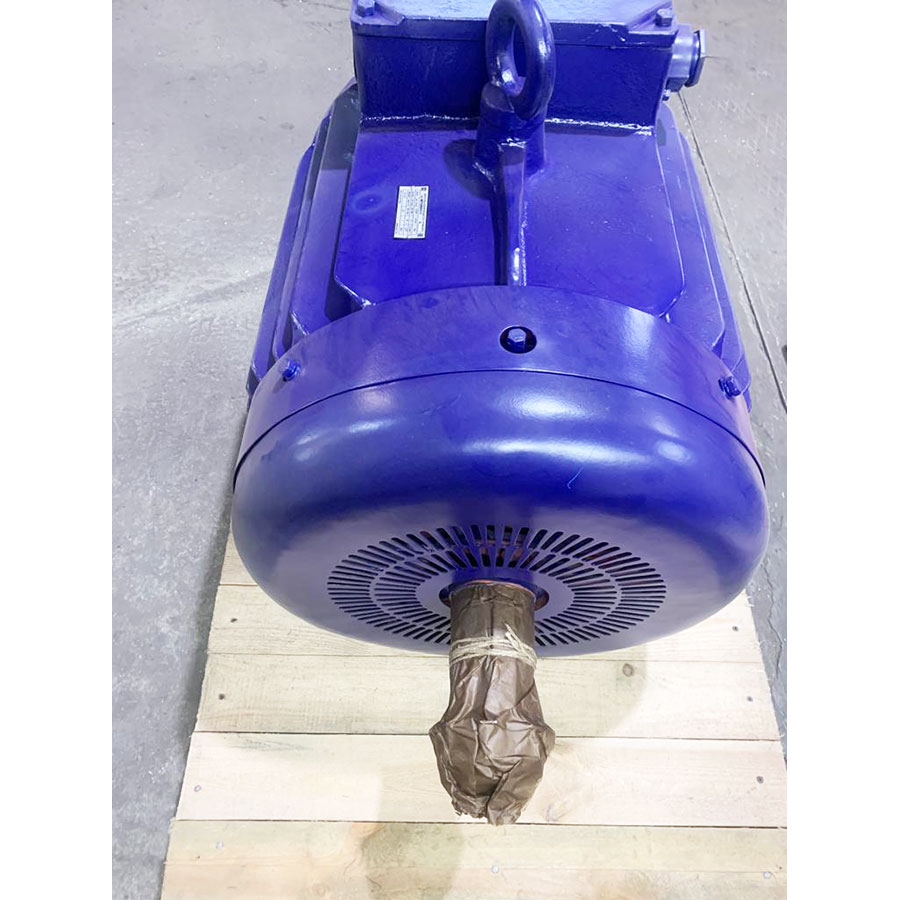

4. Форма конца вала: Вал может быть коническим (К) или цилиндрическим (Ц). Конический вал облегчает посадку и демонтаж тормозных шкивов и полумуфт, что критично для кранового сервиса.
5. Напряжение и частота сети: Стандартное исполнение для РФ — 380 В, 50 Гц. Для специфических производств могут поставляться машины на 500 В или 660 В.

5. Сравнительный анализ серий

Ниже представлена сводная таблица, которая поможет сориентироваться в ассортименте крановых двигателей, доступных для заказа.

Серия двигателя	Тип ротора	Класс изоляции	Базовая частота вращения, об/мин	Основные преимущества	Рекомендуемая область применения
MTF	Фазный	F (155 °C)	600 – 1000	Проверенная временем конструкция, плавный регулируемый пуск.	Механизмы подъема мостовых и козловых кранов.
MTH	Фазный	H (180 °C)	600 – 1000	Повышенная термостойкость, работа в горячих цехах.	Металлургические производства, тяжелые режимы работы.
MTKF	Короткозамкнутый	F (155 °C)	750 – 1500	Простота обслуживания, отсутствие щеток, надежность.	Механизмы передвижения крановых тележек.
MTKH	Короткозамкнутый	H (180 °C)	750 – 1500	Устойчивость к температурным перегрузкам, высокий пусковой момент.	Вспомогательные приводы в металлургии с ЧП.
4MT (МТМ)	Фазный	H (180 °C)	580 – 1000	Сниженная масса, высокий КПД, современная элементная база.	Новые строительные и башенные краны.

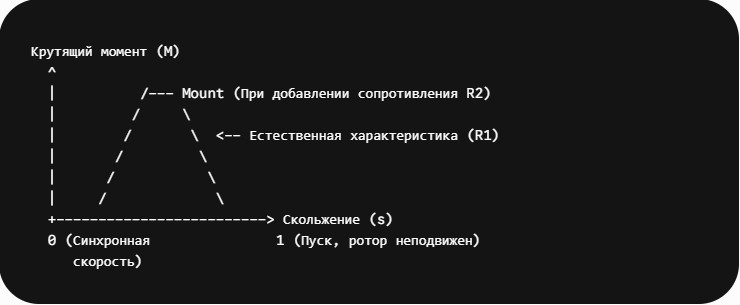

6. График зависимости крутящего момента от скольжения

Для понимания физики работы кранового электродвигателя с фазным ротором важно рассмотреть его механическую характеристику. Изменяя сопротивление в цепи ротора (R_{рот}), мы можем смещать точку максимального (критического) момента, обеспечивая контролируемый разгон тяжелого груза.

При пуске двигателя без дополнительного сопротивления (естественная характеристика) пусковой ток крайне велик, а пусковой момент может быть недостаточен для преодоления силы инерции груза. Введение пусковых резисторов позволяет получить максимальный момент прямо в момент старта (при скольжении s = 1), снижая при этом нагрузку на питающую электросеть.

7. Рекомендации по обслуживанию и эксплуатации

Чтобы крановый электродвигатель отработал весь заявленный ресурс (а это 10-15 лет при правильной эксплуатации), необходимо соблюдать базовый регламент обслуживания:

1. Контроль щеточного узла (для МТН/MTF): Регулярно проверяйте степень износа графитовых щеток. Износ более чем на 50% требует их немедленной замены. Своевременно очищайте контактные кольца от угольной пыли, чтобы избежать межвиткового короткого замыкания.
2. Мониторинг состояния подшипников: Появление нехарактерного шума или вибрации сигнализирует о деградации смазки или износе подшипниковых узлов. Используйте только высокотемпературные смазки, рекомендованные заводом-изготовителем.
3. Проверка сопротивления изоляции: После длительных простоев оборудования во влажной среде обязательно замеряйте сопротивление изоляции мегаомметром. При необходимости проводите сушку обмоток перед включением.

Заключение

Выбор кранового электродвигателя — это ответственная задача, требующая учета режима работы оборудования, температурных условий и специфики регулирования скорости. Специалисты компании Русэнерго готовы помочь вам подобрать оптимальную модель кранового мотора серий МТН, MTF, МТКН или современных аналогов под любые технические требования. Перейдите в наш каталог на сайте, чтобы ознакомиться с ценами и наличием оборудования на складе.
